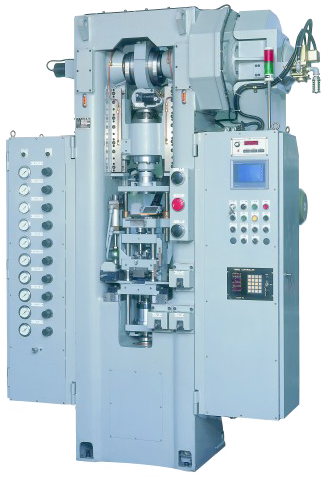

PTS-20粉末成形機主機規範
| 名 稱 | PTS-20 |
| 最大加壓能力 (ton) | 20 |
| 拔出能力 (ton) | 5 |
| 中模受壓能力 (ton) | 10 |
| 上沖行程(mm) | 90 |
| 上沖調整量(mm) | 手動附計數器 40 |
| 最大充填深度 (mm) | 45 |
| 拔出最大行程(mm) | 30 |
| 增減粉充填(mm) | 5 |
| 變速方式 |
變頻式 |
| 成形速度 (spm) | 10-60 |
| 成形速度調整 |
扭轉式 電子調整 或 電腦設定參數調整 |
| 離合器剎車 | 氣壓式 |
| 上沖氣墊裝置 |
附 |
| 中模面位置調整(mm) | 手動±5 |
| 潤滑方式 |
電動馬達附計數器 |
| 給粉裝置 |
凸輪直線式 |
| 料盒行程(mm) | 70 |
| 粉桶容量(L) | 13L |
| 成形品最大外徑 |
70ψ |
| 粉末不足檢知 |
附 |
| 最終加壓行程(mm) | 0.5 |
| 中模強制浮動裝置 |
手動附計數 器 |
| 荷重計指示裝置 |
三點設定數字顯示 |
| 角度控制器 |
電子式 23點 |
| 累計計數器 |
附7位數 |
| 生產計數器 |
附7位數 |
| 空氣消耗量 |
50 L/MIN (20SPM) |
| 電源電壓 |
3ψ220V 380V 440V 50Hz 60Hz 由客戶指定 |
| 操作電壓 |
110V 60Hz DC24V |
| 操作方式 |
寸動 連續 安全一行程 停止 非常停止 逆轉 |
| 主電動機(kw) | 3.7 |
| 重量 |
2.5 TON |
| 機械本體尺寸 |
H2750×W1700×D1200 |
| 模 架 規 範 | |
| 上沖受壓力 |
20 |
| 中模受壓力 |
10 |
| 下一沖受壓力 |
20 (固定) |
| 下二沖受壓力 |
15 (可動) |
| 下三沖受壓力 |
20 (固定) |
| 下一沖充填調整 |
固定 |
| 下二沖充填調整 |
30 附計數器 |
| 浮動心棒 |
附 |
| 可動心棒 |
附 |
| 重量 |
180 |
