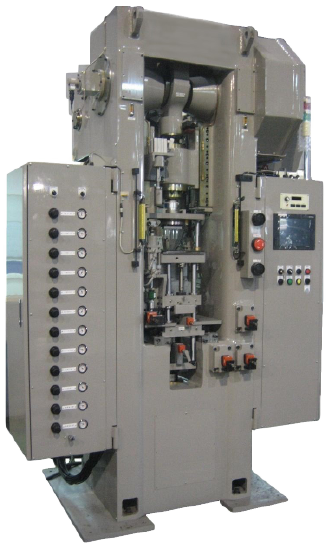

PTS-30粉末成形機主機規範
| 名 稱 | PTS-30 |
| 最大加壓能力 | 30TON |
| 拔出能力 |
10TON |
| 中模受壓能力 |
15TON |
| 上沖行程 |
90mm |
| 上沖調整量 |
40mm |
| 充填深度 |
50mm |
| 拔出行程 |
35mm |
| 增減粉行程 | 5mm |
| 中模面調整量 | ±5mm |
| 每分鐘個數 | 10 ~ 40spm |
| 變速方式 |
變頻式 |
| 上沖氣墊 |
附 |
| 最終加壓調整 |
附 5m/m |
| 荷重計指示裝置 | 三點設定 . 數字顯示 |
| 離合器 |
氣壓式 |
| 上沖調整 |
調整方式 : 手動 . 顯示器附 |
| 充填調整 |
調整方式 : 手動 . 顯示器附 |
| 拔出調整 |
調整方式 : 手動 . 顯示器附 |
| 中模面位置調整 |
調整方式 : 手動 . 顯示器無 |
| 壓機速度 |
手動調整 |
| 潤滑方式 |
可設定時間 . 自動潤滑 |
| 給料方式 |
凸輪直線式 |
| 給料行程 |
110m/m |
| 粉桶容量 |
13L |
| 迴轉式控制器 |
24點 |
| 模架搬出入方向 |
前面 |
| 模架固定方式上沖部 |
T型 |
| 模架固定方式固定板 |
螺絲固定 |
| 模架固定方式下沖部 |
T型 |
| 生產計數器 |
附 |
| 操作方式 : 觸控人機介面 |
寸動 . 連續 . 停止 . 非常停止 . 逆轉 . 生產計數器 . 累積計數器 |
| 主電動機容量 |
7.5KW |
| 空氣消耗量 (20SPM/分) |
50L /分鐘 |
| 電源電壓 |
3 相 220V /60Hz |
| 操作電壓 |
110V /60Hz DC24V |
| 機械本體寸法 (mm) |
H2840XW2000XD1070 |
| 機械本體重量 |
約3750kg |
| 上沖受壓力 |
30TON |
| 中模受壓力 |
15TON |
| 下第一沖受壓力(固定) |
30TON |
| 下第二沖受壓力(可動) |
22TON |
| 下第三沖受壓力(固定) |
30TON |
| 下第二沖行程調整(計數器) |
35m/m |
| 下第二沖加壓位置調整量(計數器) |
15m/m |
| 可動心棒 |
可追加 |
| 浮動心棒 |
附 |
| 模架重量 |
約250KG |
